2輪車用パワーケーブル

特長・構造

セラミック抵抗体内蔵のキャップの力が飛躍する抜群のコンビネーション。

プラグキャップ部には、抵抗体を内蔵せず、超低抵抗のバリアブルピッチ巻線(粗巻、密巻)と磁性体フェライト芯によりスパークノイズの発生を抑え、優れた着火性・加速性を発揮。軽量化したシリコンキャップがハイレベルな耐電圧・耐振性・防水性を実現しました。

2輪車用パワーケーブル1
プラグキャップ形状
2輪車用パワーケーブル2
2輪車用パワーケーブル3
2輪車用パワーケーブル3
パワーテスト比較

中低速から高速域までパワーアップが認められます。

2輪車用パワーケーブル4
加速性比較

45km/hからの10秒間の全開加速において、優れた加速性能の効果が認められます。

2輪車用パワーケーブル5
スパークノイズ防止効果

電子機器の誤作動の原因のひとつとされるスパークノイズを磁性体フェライト芯と、「粗・密」を繰り返すバリアブルピッチ巻線により、超低抵抗でありながら低減することができました。

2輪車用パワーケーブル6

品番の見方

汎用タイプ

高い耐電圧性を発揮するために、抵抗体を熱間圧入方式で内蔵。
また、抵抗体を長く設計することにより、抵抗値を安定させます。

L 1 B
キャップ形状 ケーブル色 キャップ色
L : Lタイプ
S : ストレートタイプ
V : 120°タイプ
X : 102°タイプ
1:ブルー B:ブルー
2:イエロー K:ブラック
3:ワインレッド R:ワインレッド
4:ブラック K:ブラック
品番 ケーブル径 ケーブル長
L1B L2K φ8mm 55cm
L3R L4K
S1B S2K
S3R S4K
V1B V2K
V3R V4K
X1B X2K
X3R X4K
2輪車用パワーケーブル6
専用タイプ

主に、国産ビッグマシン等の水冷式エンジンに使用されている特殊形状のキャップに合わせて専用設計したパワーケーブルです。

カワサキ GPZ900R、ホンダ CB1300 他

※その他モデルにつきましては、「プラグコード・パワーケーブル適応品番検索」をご参照ください。

K A 1 B
メーカー 連番 ケーブル色 キャップ色
K : カワサキ
H : ホンダ
1:ブルー B:ブルー
3:ワインレッド R:ワインレッド
品番 ケーブル径 ケーブル長
KA1B KA3R φ8mm 55cm
KB1B KB3R
HA1B HA3R
HB1B HB3R
HC1B HC3R
HD1B HD3R
2輪車用パワーケーブル7
イリジウムIXプラグ + 2輪車用パワーケーブル セット品

セット品番(イリジウムIXプラグ+パワーケーブル)

IXP-1
(CR6HIX・L1B)
IXP-2
(CR7HIX・L1B)
IXP-3
(CR8HIX・L1B)
IXP-4
(DR8EIX・L1B)

※IXP-1、IXP-2、IXP-3はセットされているイリジウムIXプラグの熱価が異なります。(6・7・8番)
走行条件、チューニング内容等に応じ、適正熱価を選択してご使用ください。

交換方法

メーカー純正のプラグコードの直径は7mmですが、パワーケーブルは直径が8mmです。それに伴い、コードの接続に使用 する接続ジョイントにも方向性があります。接続の向きを間違えて取り付けると、通電不良や火花リークが発生するおそれがありますので、十分ご注意の上、交換作業を行ってください。

※「レーシングケーブル」や「キャップ&コード」の直径は7mmです。これらに合うケーブルジョイント (J-1) は左右どちらも直径7mmになっています。

2輪車用パワーケーブル8
取付手順
1

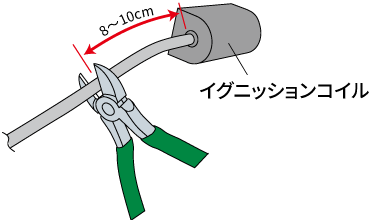

使用中のプラグコードをイグニッションコイルから8~10cmの所で切断します。

切る長さに注意!
この時、短く切りすぎると「3」「4」の工程で作業がしづらくなりますのでご注意ください。

2輪車用パワーケーブル9

2

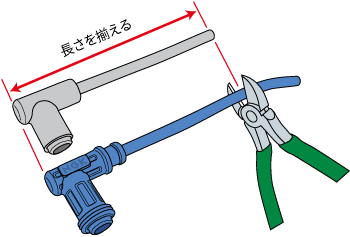

切断したプラグコードの長さに合わせてパワーケーブルの長さを調節します。

2輪車用パワーケーブル10

3

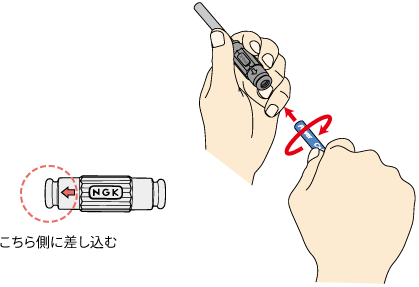

イグニッションコイル側に残したプラグコードの切断部分に接続ジョイントの矢印がない側をしっかりと押しながらねじ込みます。

2輪車用パワーケーブル11

4

接続ジョイントの矢印側に長さを調節したパワーケーブルの先端が奥に突き当たるまでしっかりと押しながらねじ込みます。

2輪車用パワーケーブル12

5

ケーブルをしっかりとねじ込んだ後ジョイントの溝部分2箇所(A)(A')を付属のタイラップを使用してしっかりと締め付けます。
※抜け防止のためです。

パワーケーブルの被覆を削らないでください!
パワーケーブルの被覆を無理矢理削って、直接コイルに接続しようとすることは、絶対にしないでください。被覆の裂けや切れにより、火花リークの原因になります。必ず付属の接続ジョイントをご使用ください。

2輪車用パワーケーブル13

6

ターミナル(端子)形状がネジ形のプラグの場合には、付属のターミナルナットを回転が止まるまで手でねじ込んだ後、プライヤー等で軽く締め付けてください。ターミナルナット付プラグの場合はそのまま次の工程へ進んでください。

2輪車用パワーケーブル14

7

エンジンに取り付けられたスパークプラグにプラグキャップを装着して完了です。その際、「カチッ」と音がするまでしっかりと差し込んでください。

2輪車用パワーケーブル15
